دائرة القوى و التحكم فى موتور يعمل فى اتجاهين بحيث يعمل فى اتجاه الى حد معين ثم يغير اتجاهه وهكذا

دائرة القوى للمحرك

كالعادة صديقى الهدف من دائرة القوى توصيل الكهرباء للمحرك ولكن هنا سيكون لدينا اثنين كونتاكتور لعكس حركة المحرك

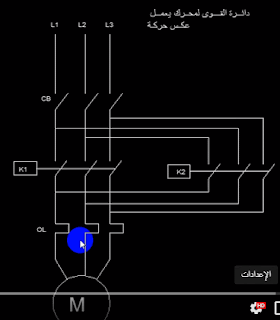

كما ترى بالصورة صديقى من مصدر التغذية L1,L2,L3 أو R,S,T الى السيركت بريكر للحماية ومنه للكونتاكتور الأول K1 وموازيا له الكونتاكتور الثانى K2 المستخدم فى عكس الحركة حيث لا بد من عكس فازتين صديقى اذا أردت عكس حركة محرك كما تعلم  فاذا تأملت فى الحالة العادية يكون ترتيب الفازات على الموتور L1,L2,L3  وذلك فى حالة عمل كونتاكتور K1 ولكن عند عمل K2 يكون ترتيب الفازات L2,L1,L3 وبذلك يكون قد تم عكس الفازات وبعد ذلك الأوفرلود ومنه الى روزتة الموتور.

واذا تأملت صديقى كلمة حد معين الموجودة فى العنوان فهى تدل وتحض على استخدام ليمت سويتش

والآن مع دائرة الكنترول أو التحكم
